在电线电缆行业，火花机有哪几类呢？

在电线电缆行业，火花机有哪几类呢？

在国内火花机分为三种：1.工频火花机    2.高频火花机    3.直流火花机

参数：

GS工频火花机

概述：

工频火花机又称火花测验机，它是电线，电缆绝缘缺陷的专用检测设备。

其工作原理是被检电线电缆从珠链式高压电极中通过，试验电压由工频高压器产生。当电线电缆绝缘层存在缺陷时，发生击穿，即高压变压器输出储线高压火花，发生短路，其短路电流从高压变压器输出端经过电极-绝缘缺陷出-线缆线芯-大地-好呀变压器接地端构成回路。因此火花试验机及线芯都必须接地良好，否则短路电流将不能形成回路，并可能导致火花试验机外壳或者电缆带上危险的高压电。

我公司生产的GS-15A，GS-25A型工频火花试验机采用电感调压，干扰小，检测灵敏度高，现场适应性好，使用方便，安全可靠，结构新颖美观等特点。在我公技术人员的多次开发改良和调校后，新款在设备面板上采用LED数码管显示屏代替传统指针式电电压表，结构合理，操作简单方便，大气美观；控制线路采用集成电子模块控制，线路简化合理，检测灵敏高，性能稳定。

另外我公司提供产品定制服务：试验电压30KV，50KV；输入电压380V 415V；非标高度，大线经过线孔均可按照要求定制。

GS-15A/25A 技术参数：

工作条件：

  电源电压:AC220V±10%

  电源频率:50+2HZ

  环境温度：0-40C

  相对温度：<85%（无凝结水）

  工作方式：连续

击穿指示：

  指示方式：击穿次数技术及声光报警

  技术范围：0-9999

安全联锁：

  打开电极箱防护罩时，高压被自动切断，同时放电针将高压电极接地，以确保操作人员的人生安全：

试验电极

  采用5MM珠链电极，有效长度为300mm(15A)/280mm(25A)

试验标准：

  GB3048.9<电线电缆绝缘线芯工频火花试験

  JB/T4278.10<橡皮塑料电线电缆试验仪器

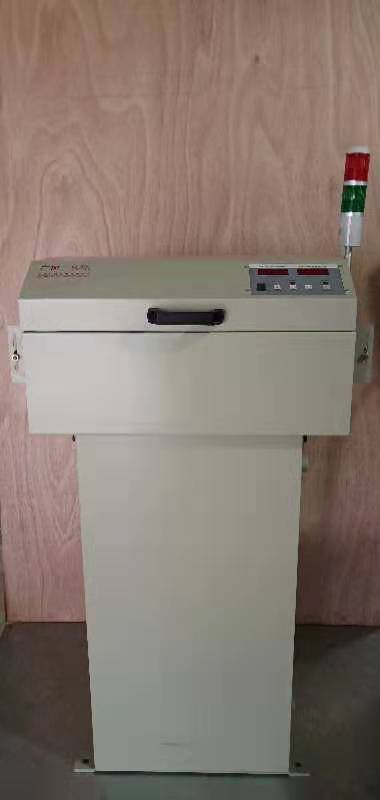

GS高频火花机

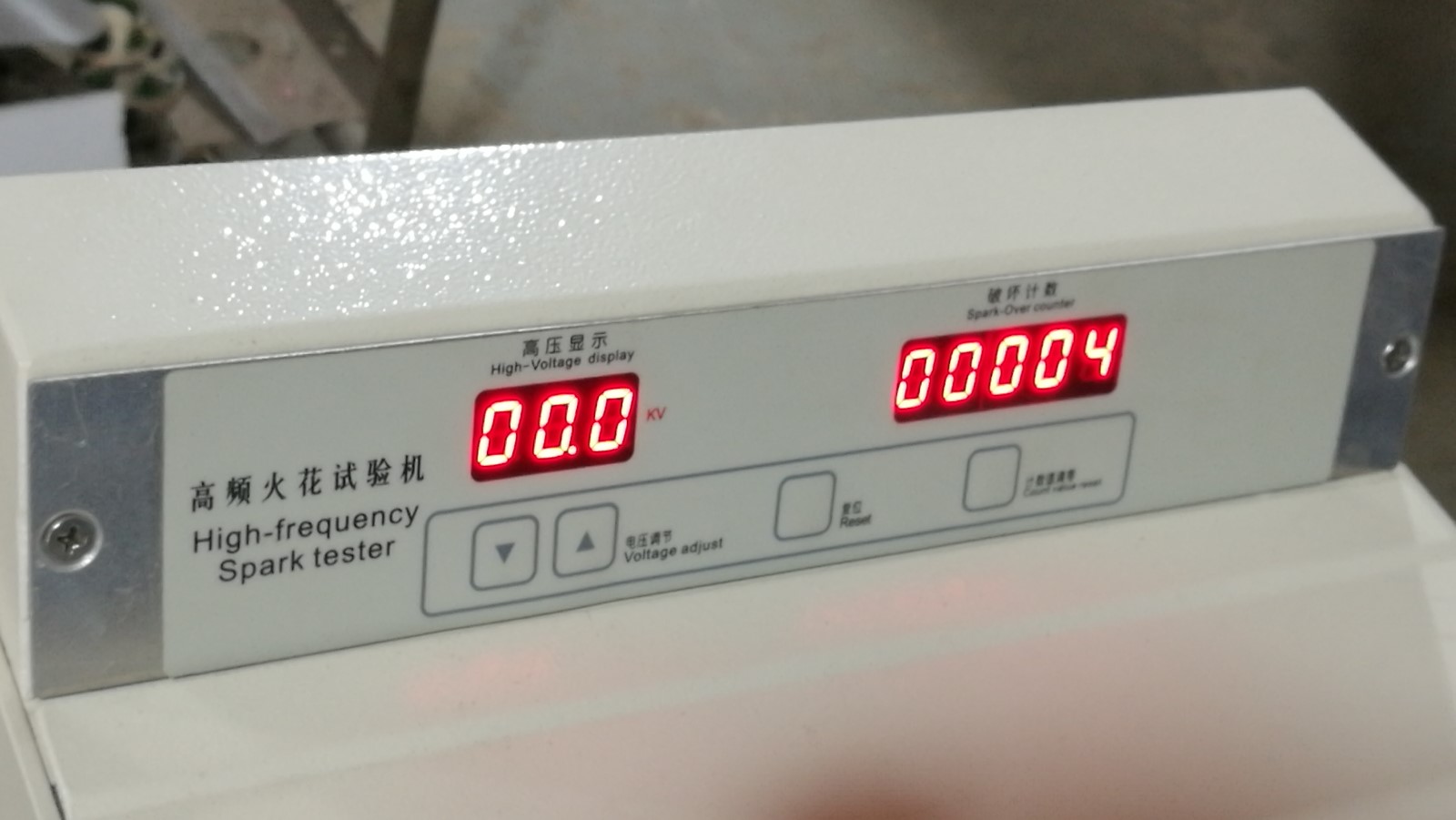

概述：

  高频火花试验机是专业的绝缘漏测试仪器，适用于电线电缆行业的在线绝缘检测，能检测电线电缆表面绝缘覆层中肉眼看不到的针孔，气隙，裂纹等缺陷。具备缺陷记录以及声光报警系统。当发现缺陷时，一起自动记录缺陷数据并产生声光报警，还可以触动继电器控制外部报警系统，并及时通过RS-232/422/485全双工串口发送缺陷记录数据给PLC或者PC工作站进行在线控制。

工作条件：

  型号：GS-15S

  电源：AC200-240V  50/60HZ

  环境温度：-5°C-50°C

  相对湿度：20%-85%

  功耗：≤150W

  注意：火花机应可靠接地

技术指标：

  输出电压：0-15KV（有效值正弦波）

  电压显示：3位数码管显示0.0-15.0KV，调压步长100V

  缺陷次数显示：5位数码管显示

  测试线径：MAX25mm

  测试频率：2500-3500HZ，随等效负载电容大小而变

  电极形式：珠链式，符合UL1581标准

  电极长度：50mm

  测试模式：手动 自动

  自动检漏恢复时间：小于20ms

  灵敏度：设置3KV，用击穿设备击穿20次，不多记不少记，击穿电流不大于600µA

  输出电流：4mA 电阻性，40mA电容性

  允许最高线速度：3067m/min,符合BS5099及CCC标准

                  1000m/min,符合UL1581及CSA标准

  输出触点：250V 2A

  串行通讯：RS-232 RS-422可选

  最大通讯距离：300m

  电极盖安全连锁开关保护装置

GS直流火花机

概述：

  GS型直流火花试验机适用于各种线缆线表面损伤及火花检测的理想设备，它采用国际上推荐的直接高压形式，其涉及先进，结构新颖，具有输出电压稳定，检测灵敏度高，现场适应好，使用方便，安装灵活，安全可靠等特点。它既可和对绞机，挤塑机等设备配套进行在线检测，也可用于产品的中间检测和出厂检验。

工作条件：

  电源电压：AC220V±15%

  电压频率：50±2HZ

  输入功率：50VA

  环境温度：-10-40°C

  相对温度：<85%

  工作方式：连续

击穿指示：

  自动方式：击穿次数计数及声光报警

  手动方式：击穿次数计数，声光报警及输出控制信号

安全连锁：

  打开电极箱防护罩时，高压被自动切断，同时放电针将电极接地，以确保操作人员的人身安全

主要计数参数：
